一、隧道衬砌拱顶带模注浆一体机施工工艺原理

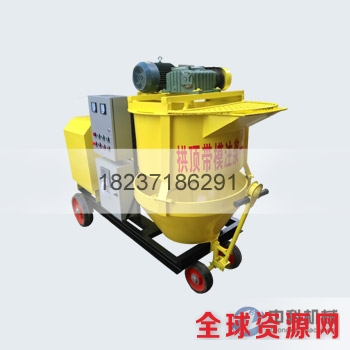

通过对衬砌台车进行改造，在衬砌台车模板中心线位置沿台车纵向方向设置一定数量的注浆孔，并安装注浆用固定法兰，在浇筑混凝土前预埋活性粉末混凝土（RPC）注浆管，混凝土浇筑结束后及时从预埋注浆管处进行注浆。制浆及注浆设备采用专用的隧道衬砌拱顶带模注浆一体机进行操作，注浆材料具有微膨胀、高流动性、早强、无泌水、操作时间长等特性，不仅起到空洞充填作用，且能起到弥补或修复二衬混凝土的缺陷的作用，提高衬砌混凝土整体质量。
二、隧道衬砌拱顶带模注浆一体机施工工艺流程
1、安装RPC注浆管、排气管顶住防水板
根据二衬几何要求使改造后的模板就位后，将准备好的RPC注浆管（排气管）通过改造后的预留孔处进行“试穿”量测，确定RPC注浆管（排气管）的安装长度和检测二衬厚度是否满足设计要求，具体标准以RPC注浆管（排气管）顶住防水板长度+法兰长度（7cm）+2cm为准。
注浆管及法兰安装、注浆连接接头安装
2、记录板上记录RPC管埋入深度
在RPC注浆管（排气管）顶住防水板后做好标记记录RPC管埋入深度：标记应为两条线，一条为与二衬模板外模板的线（用来检测二衬厚度是否满足要求）；另一条为二衬模板外模板线+2cm，即RPC注浆管（排气管）的下料长度。
3、浇筑混凝土并观察预埋管出浆
二衬混凝土应对称浇筑，左右两侧混凝土面高差不得超过0.5m，前后高差不得超过0.6m，混凝土浇筑应逐窗逐层自模板窗口灌入，由下向上，对称分层，倾落自由高度不超过2m。浇筑拱顶混凝土时，注浆管作为观察口，看混凝土是否浇注到拱顶，注意观察预埋管是否泌浆为准，必要时可对注浆观察口进行清理，避免堵塞。
浇注拱顶混凝土时注浆口观察出浆
4、注浆液制备及带模注浆
拱顶注浆原则上按照从低端往高端开始注浆。二衬混凝土浇筑完成2～3h后进行，注浆材料采用充填砂浆，水灰比为0.18；注浆采用专用的制浆注浆一体机进行操作。浆液要求连续拌制，拌制过程中严格監控材料用量，确保浆液的质量。
5、观察压力表和排气孔出浆
注浆结束标志以排气孔和端头模流出浓浆即结束注浆。若台车模板处出浆压力达到1.0MPa，仍未出浓浆，应更换排气孔注浆，直至中间排气孔和端模排气孔流出浓浆时停止注浆。
端头泌水泌浆 预埋纵管出浆
6、注浆结束，卸下注浆机软管，将灌浆管孔封堵密实。
7、浆液初凝后卸除法兰。
